背景：
太陽能存在著間歇性和隨機性等嚴重影響利用的特點，土壤源在熱泵應用上也逐漸暴露出負荷不平衡帶來的弊端。但是太陽能與土壤源在復合源熱泵系統的應用方面具有良好的互補性，可彌補彼此的缺點,遼寧省能源研究所在國內各種復合源熱泵系統的基礎上，研究并開發了太陽能-土壤源復合熱泵系統。

介紹：
太陽能-土壤源復合熱泵系統整合了太陽能熱水、太陽能采暖、太陽能蓄熱及土壤源熱泵等技術的配置與流程，克服這些技術單獨利用的輔助熱源和集熱器面積較大、非采暖季節的熱水浪費、集熱系統過熱、熱負荷大于冷負荷等弊病，充分體現了互補的總體思想：太陽能解決土壤源的長期不穩定性，土壤源解決太陽能的短期不穩定性。此外，針對工藝、性能、運行和控制等系統關鍵技術，提出比較完整的工藝流程，形成了在不同的天氣條件下比較適宜的運行模式及相應的自動控制策略。
太陽能-土壤源復合熱泵系統的具體功能：非采暖季除了生產生活熱水，太陽能通過跨季蓄熱有效地恢復了土壤源溫度場；采暖季在土壤源的配合或保證下，太陽能產生的不同溫度層次的熱量可以即時利用于采暖系列工況，避免了太陽能的不穩定性，減輕了土壤源的取熱負擔，并提升了熱泵系統的COP。

運行模式：

?

?

?

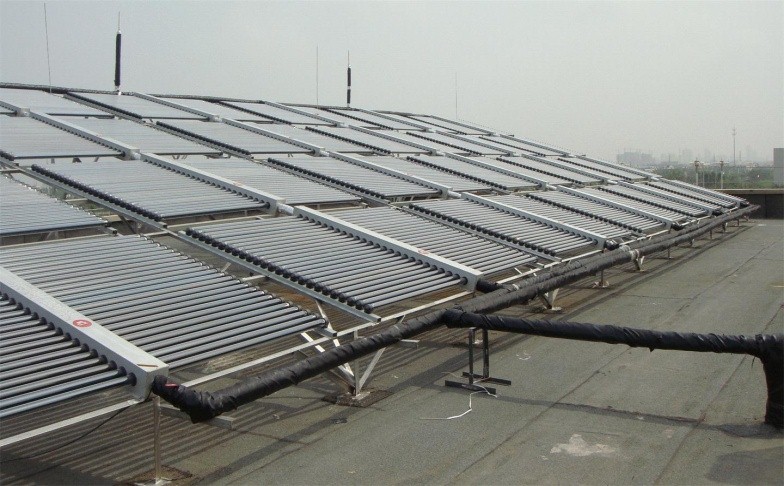

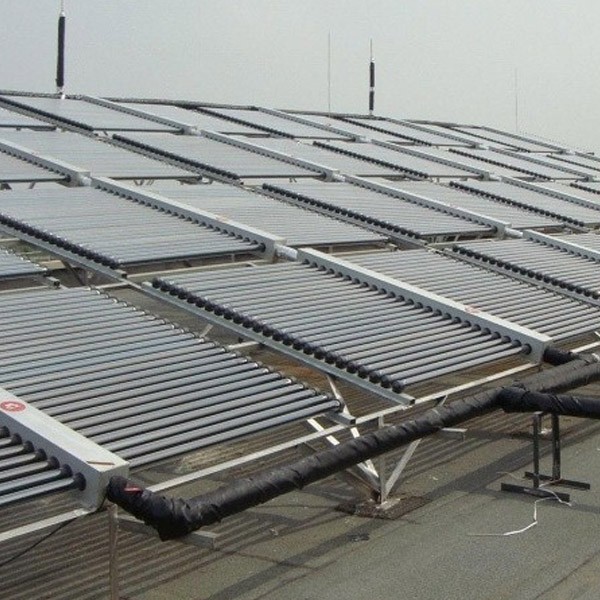

太陽能集熱器

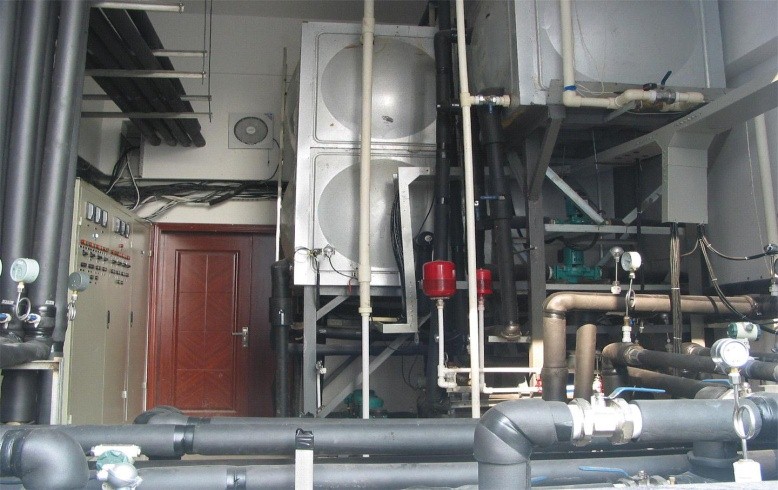

復合熱泵系統

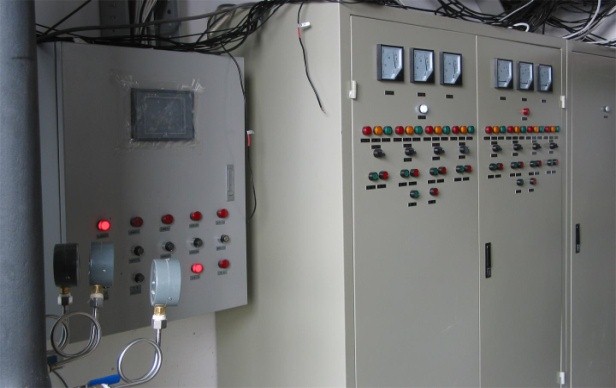

電氣控制柜和數據采集柜

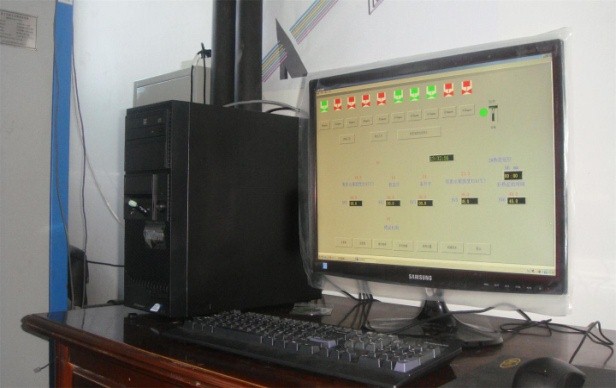

?控制及觀測界面

?
